零刻 Me mini安装黑群晖+洗白+内网穿透

Posted on Edited on In
零刻 Me mini Ubuntu系统, Kingston NV3 M.2 NVMe SSD 安装黑群晖，洗白，并配置外网访问教程.

1. 安装黑群晖：

  • 安装好所有的SSD，我安装了6块 Kingston NV3 1TB M.2 NVMe Internal SSD

  • 安装阶段要接个外接显示器，还需要接个键盘

Note:
如果你之前安装过很多次，并失败了，才看到这篇文章，需要先进memini的默认系统（我的Ubuntu系统），使用如下命令，把这些磁盘重新reset，来去除以前的安装残留。
进入Ubuntu系统的终端软件：

    1. 停掉并删除旧的 md 阵列
      mdadm --stop --scan
      mdadm --zero-superblock /dev/nvme0n1 /dev/nvme1n1 /dev/nvme2n1 /dev/nvme3n1 /dev/nvme4n1 /dev/nvme5n1 2>/dev/null
    1. 删除每块盘的分区表（仅 NVMe，不动 U 盘）
      1
      2
      3
      4
      5
      >for i in /dev/nvme[0-5]n1; do
       echo "Cleaning $i"
       dd if=/dev/zero of=$i bs=1M count=20
      >done
      >sync

按照这个文档的内容 ,先做个启动盘，其它内容也可以顺便做参考

  • 然后插入启动盘

  • 启动的时候按ESC 进Bios（启动的时候按F7可以选择启动盘）：
    在UEFI Hard Disk Drive BBS priorities中
    第一启动项设置成：UEFI OS (SanDisk Cruzer)
    第二启动项：Ubuntu

  • me mini 我选择使用 SA6400 系统，安装是成功的

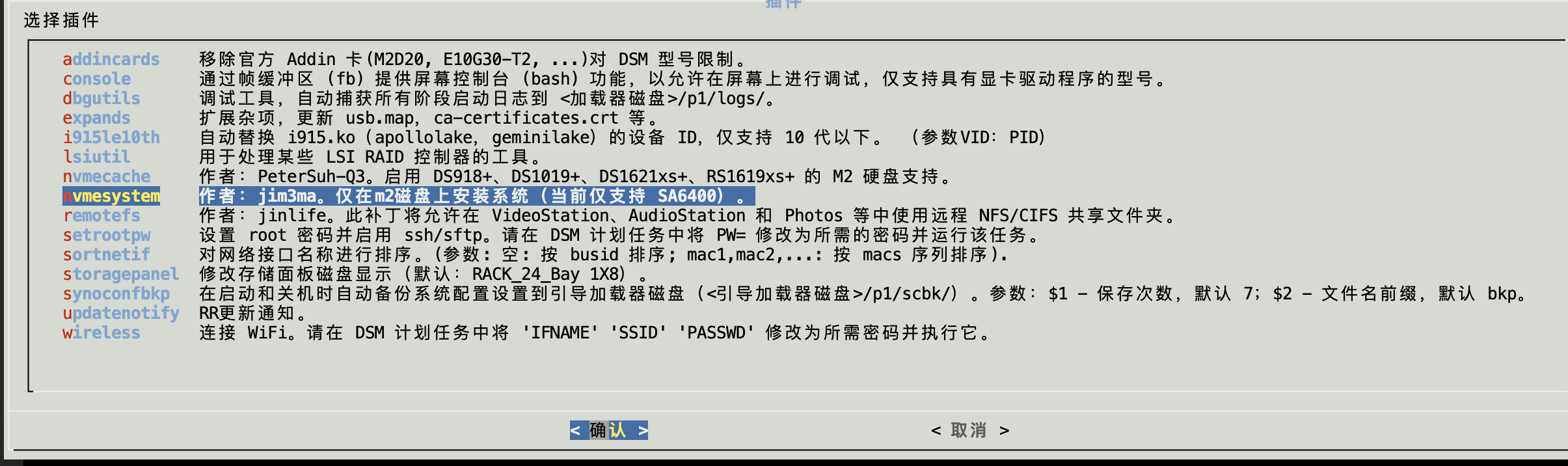

  • 我的SSD 是 Kingston NV3 1TB M.2 NVMe Internal SSD ,所以需要额外选择如下插件：
    插件选择

  • 对于零刻me mini，Advanced option 中需要检查如下三项的值是否是对应的值， 如果不是可以按回车修改：
    LKM version: prod
    Switch direct boot : true
    Use EMMC as the system disk : false

其它按照上面的文档做就可以。

2. 关于洗白：

  • 如果有淘宝买的洗白码（10元以内），可以这个时候选择Cmdline menu, 然后输入自己的SN和两个MAC，当然安装完成之后再去输入也行。

  • 如果想让Advanced Media Extensions 套件支持AVC 和 VC1 解码，请看如下资源：

    洗白教程

从这之后，就你的零刻me mini nas 就可以不用接显示器和键盘了，用电脑登陆群晖管理页面就可以了

3. 关于内网穿透

所谓内网穿透，也就是让外部（互联网）能够访问到位于内网中的服务或设备的一种技术手段。

  • 访问 https://test-ipv6.com 来看看是有ipv6 还是 ipv4，我只有公网ipv4

  • 在路由器设置端口转发，也就是DSM 5001 的端口请求转发到memini(192.168.1.29)的5001 处理
    我用的Orbi路由器：

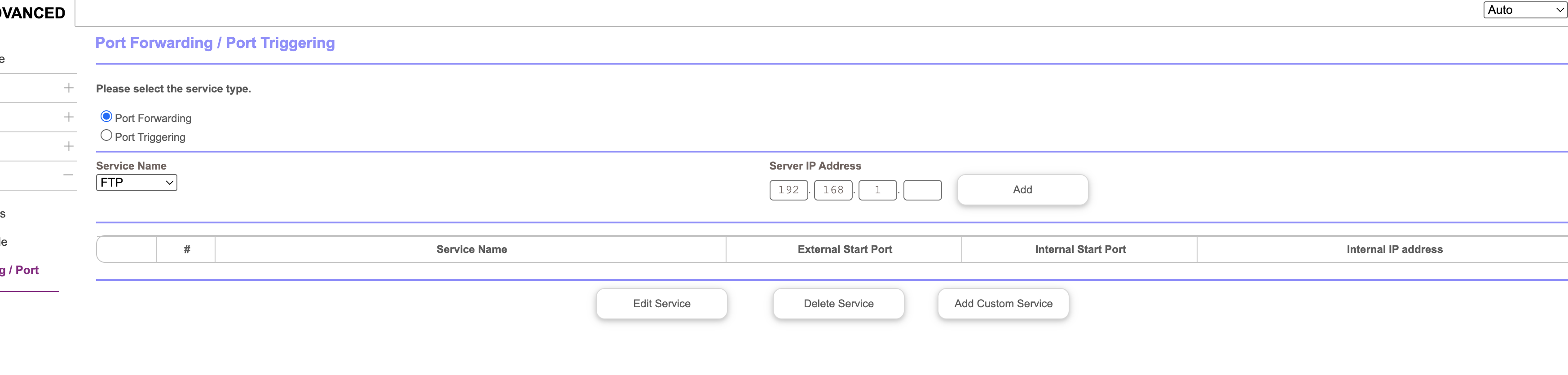

  1. 访问 http://192.168.1.1 → Advanced → Advanced Setup → Port Forwarding/Port Triggering → Add Custom Service

端口转发

这个时候会列出所有内部在线设备名让你选择，memini就是零刻nas。

  1. 添加规则：
    Service Name: DSM
    External Port: 5001
    Internal IP: (你的 NAS 内网 IP，比如 192.168.1.29)
    Internal Port: 5001
    Protocol: TCP

完成后，就可以用 https://<你的公网IPv4>:5001 来访问你的群晖登录页面了。

4. 如何使用域名访问：

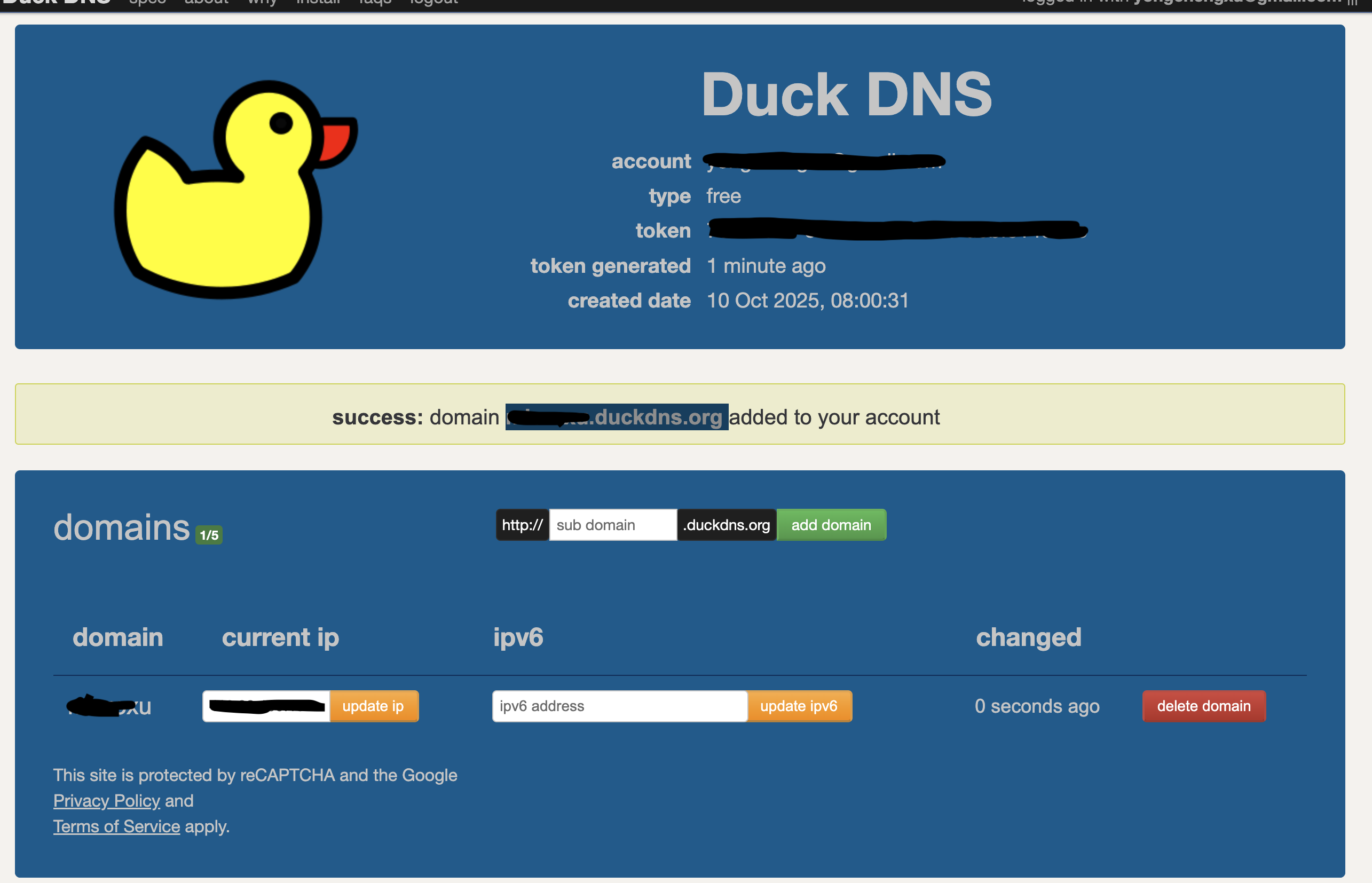

  1. 在DuckDNS中申请免费域名（如果没有）,复制保存自己的token到记事本之类
    duckdns

  2. 打开 DSM → 控制面板 → 外部访问 → DDNS → 新增

服务商选择 custom

输入：
服务提供商：: www.duckdns.org
Query URL: https://www.duckdns.org/update?domains=你的域名&token=你的TOKEN&ip=__你的公网IPv4__
email 就是你注册duckdns 用的email
password 我就复制了token，好像无所谓
测试一下连接，应该是normal 就对了。

  1. 现在就可以用手机5G的情况下用域名访问了： https://frankxu.duckdns.org:5001

5. 如何给域名申请免费HTTPS证书，这样在访问的时候就没有“不安全连接”小锁🔒了。

  1. 打开 DSM → 控制面板 → 安全性 → 证书 (Security → Certificate)
    选择“新增”
    选择：Add a new certificate → Get a certificate from Let’s Encrypt

  2. 填写如下信息：

项目 填写内容
域名 (Domain name) frankxu.duckdns.org
邮箱 (Email) 你的常用邮箱
备用域名 (Subject Alternative Name) 留空即可

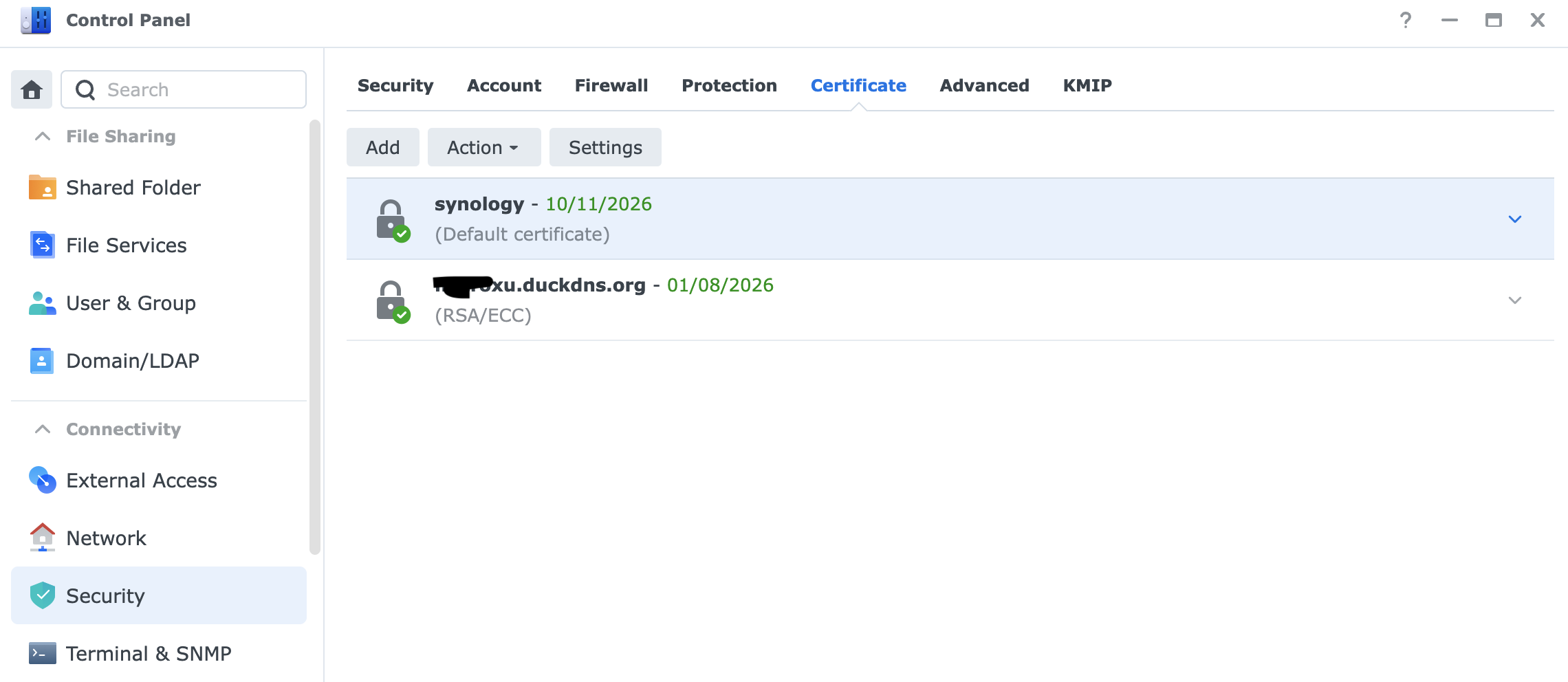

点击应用(Apply),可能需要等一下，最后是这样的：
证书

  1. 注意：端口 80（HTTP）在路由器上也要能访问 NAS，否则 Let’s Encrypt 无法验证域名所有权。
    所以需要在无线路由器增加80端口的转发（我的memini的内网ip是：192.168.1.29)：
Service Name External Port Internal Port IP Protocol
HTTP 80 80 192.168.1.29 TCP

6. 如何使用域名访问DSM 和 Synology photo子路径，而不输入端口号（比如：https://frankxu.duckdns.org/photo https://frankxu.duckdns.org）：

关于安装Synology photo 套件，并配置端口号就很简单了，不在这里赘述。

  1. 在路由器增加 port forwarding：
    443 的 端口转发，转发到 零刻 memini的内网ip
    删掉之前的5001的端口转发，因为我们不打算输入端口了。
    如果之前配置了5443的photo端口转发，也要删掉了。
    不需要配置Http端口的转发，如果我们只使用更安全的Https

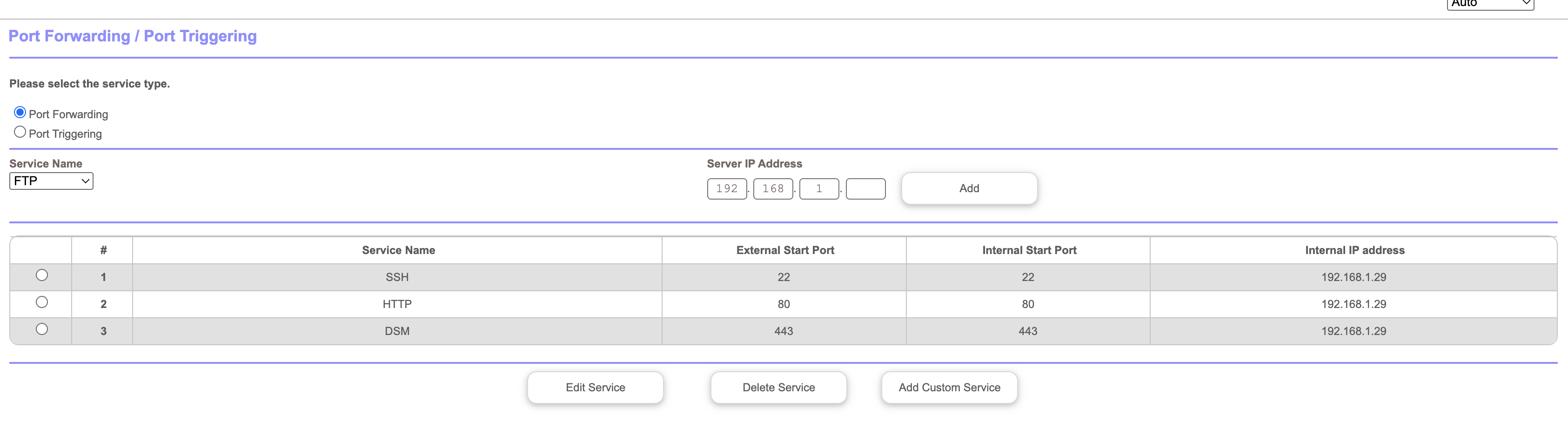

  2. 到这里你的路由器的转发规则大概是这样的 (22端口是SSH，可以不用， 80端口是证书， 443 是 免端口输入的转发）：
    portforwarding

  3. ssh到你的memini nas修改nginx.conf

  • 首先：
    sudo -i

  • 备份：
    cp -a /etc/nginx/nginx.conf /etc/nginx/nginx.conf.bak.$(date +%F-%H%M%S)

  • 编辑：
    vi /etc/nginx/nginx.conf

  • 找到/listen 443 default_server ssl 也就是监听 443 的 server {}
    在server里面，其他 location 之后，加入下面这一段（因为Synology Photos套件的端口我设置的是5443）

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    location ^~ /photo {
        proxy_pass https://127.0.0.1:5443;
        proxy_http_version 1.1;
        proxy_read_timeout 300;

        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection $connection_upgrade;

        proxy_ssl_server_name on;
        proxy_ssl_verify off;
    }

    将如下这段：

    1
    2
    3
    4
    5
    location / {
        root /var/tmp/nginx/html;
        add_header Cache-Control 'no-cache';
        rewrite (.*) /redirect.html break;
    }

替换成如下，因不能有两个location / 配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
location = /redirect.html {
    root /var/tmp/nginx/html;
    add_header Cache-Control 'no-cache';
}

location / {
    proxy_pass https://127.0.0.1:5001;
    proxy_http_version 1.1;
    proxy_read_timeout 300;

    proxy_set_header Host $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Proto $scheme;

    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection $connection_upgrade;

    proxy_ssl_server_name on;
    proxy_ssl_verify off;

    proxy_redirect ~^https?://([^/]+):5001(/.*)$ https://$host$2;
}

  • 重启ngix
    nginx -t && nginx -s reload

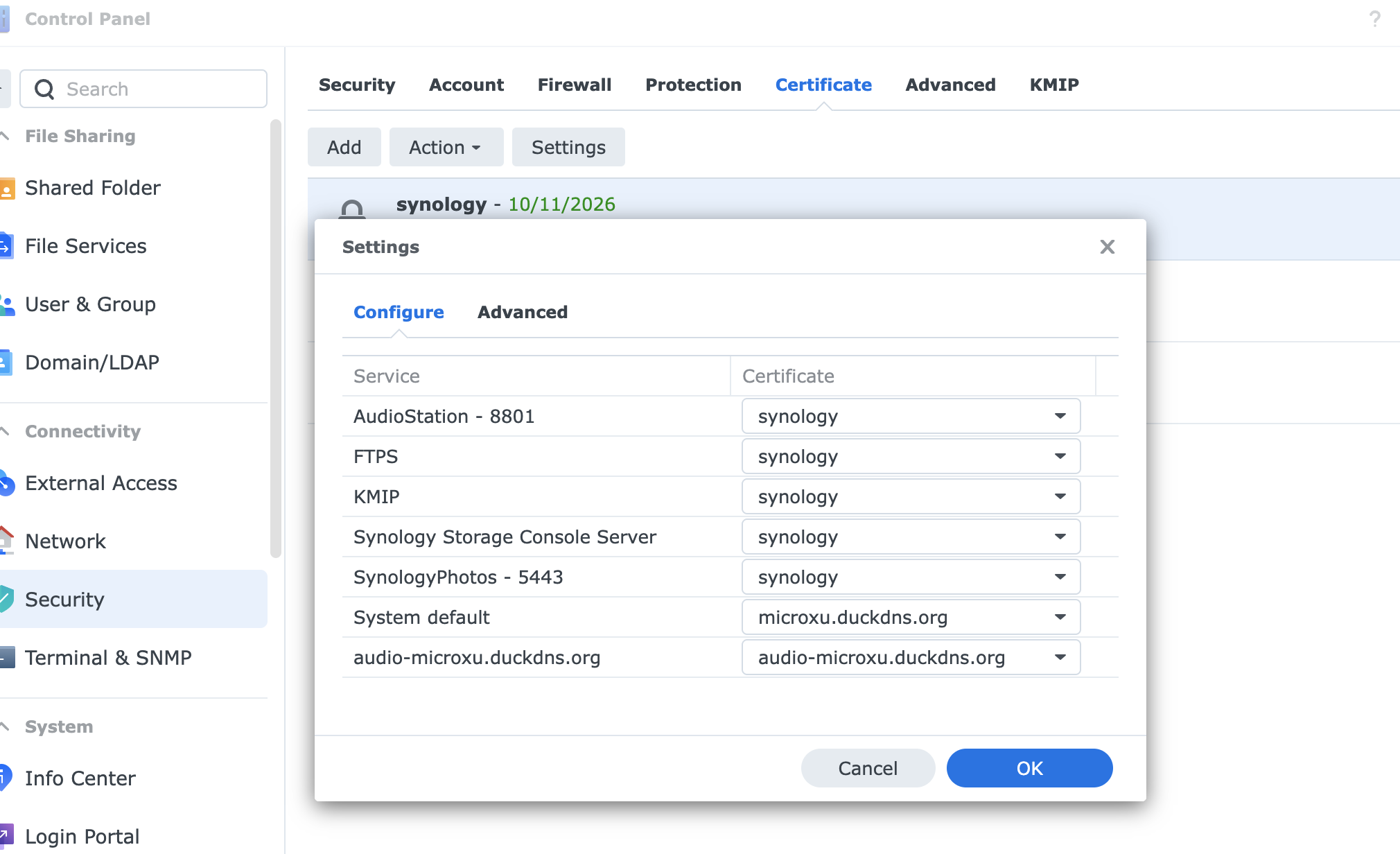

  • 将System default / 默认证书 选择成你生成的域名证书
    选择证书

最后，你现在就能：
https://你的域名 → 应直接进入 DSM

https://你的域名/photo → Photos 正常

我没有使用DSM里面的反向代理来配置443 到 localhost 5001 到规则，原因是 443 将来还要被其它子类用到，比如audio，photo，如果都想从公网443直接转到各自的端口，目前在反向代理中只能配一条443的，目前无解，哪怕是不同的域名。

6. 如何防止重启后/etc/nginx/nginx.conf 更新被覆盖

  • 首先ssh 到 me mini 主机

  • 然后：

sudo -i

  • 先备份当前系统文件（带时间戳，可回滚）
    cp -a /etc/nginx/nginx.conf /etc/nginx/nginx.conf.bak.$(date +%F-%H%M%S)

  • 创建模板目录
    mkdir -p /usr/local/etc

  • 复制一份作为模板（我们等会用它做“自修复”的源）
    cp -a /etc/nginx/nginx.conf /usr/local/etc/nginx.conf.custom

  • 验证一下模板已就位
    ls -l /usr/local/etc/nginx.conf.custom

  • 开机脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
cat >/usr/local/etc/rc.d/zz-restore-nginx-proxy.sh <<'EOF'
#!/bin/sh
# Restore custom nginx.conf at boot (to keep reverse-proxy rules)

CONF="/etc/nginx/nginx.conf"
TEMPLATE="/usr/local/etc/nginx.conf.custom"
STAMP="$(date +%F-%H%M%S)"
BACKUP="/usr/local/etc/nginx.conf.stock.$STAMP"

# 只有当模板存在时才执行
if [ -f "$TEMPLATE" ]; then
  # 备份当前由系统生成的 nginx.conf
  cp -a "$CONF" "$BACKUP"

  # 覆盖为我们的模板版本
  cp -a "$TEMPLATE" "$CONF"

  # 验证并重载；失败则回滚避免服务不可用
  if nginx -t; then
    nginx -s reload
  else
    echo "[restore-nginx] custom conf failed test, rolling back"
    cp -a "$BACKUP" "$CONF"
    nginx -t && nginx -s reload
  fi
fi

exit 0
EOF

  • 赋予可执行权限
    chmod +x /usr/local/etc/rc.d/zz-restore-nginx-proxy.sh

  • 立即手动测试一次脚本（不必重启）
    /usr/local/etc/rc.d/zz-restore-nginx-proxy.sh

  • 如果你的配置因为重启丢了，请先安装 5 修改/etc/nginx/nginx.conf

比如：

  • Audio Station

    1
    2
    3
    4
    5
    6
    7
    location ^~ /audio {
        proxy_pass https://127.0.0.1:8801;
        proxy_set_header Host $host; proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_ssl_verify off;
    }

  • 把“现在这份可用的配置nginx.conf”更新为模板（非常重要）
    cp -a /etc/nginx/nginx.conf /usr/local/etc/nginx.conf.custom

  • 手动跑一次脚本验证覆盖与重载流程没问题
    /usr/local/etc/rc.d/zz-restore-nginx-proxy.sh

  • （可选）重启做持久性验证：开机后两个地址仍正常，说明以后就不会“丢配置”了。

6. 但是在手机app DS audio 里面配置的时候是不支持 公网域名/audio 这种方式滴

解决方案是再申请一个域名frankxu-audio

  • 在“自定义 DDNS 服务提供商”再建一个新条目，名字换成 DuckDNS-2（或任意）

把 Query URL 改成（完全照抄）：

https://www.duckdns.org/update?domains=__HOSTNAME__&token=__PASSWORD__&ip=__MYIP__

  • 然后 新增一条 DDNS 记录：

Service Provider：你刚才保存的 DuckDNS-2

Hostname：frankxu-audio

邮箱：你的邮箱

Password/Key：填你的 DuckDNS token

确定后 Test Connection 应该显示 Normal

（保留你原来的 frankxu 那条；两个域名都能自动更新）

  • DSM 反向代理为 Audio Station 建规则

控制面板 → 登录门户 → 反向代理 → 创建

来源 (Source)

Protocol：HTTPS

Hostname：frankxu-audio.duckdns.org

Port：443

目的地 (Destination)

Protocol：HTTPS

Hostname：localhost

Port：8801

保存

  • 申请并分配证书

控制面板 → 安全性 → 证书

新增 → Get a certificate from Let’s Encrypt

域名：microxu-audio.duckdns.org

邮箱任填

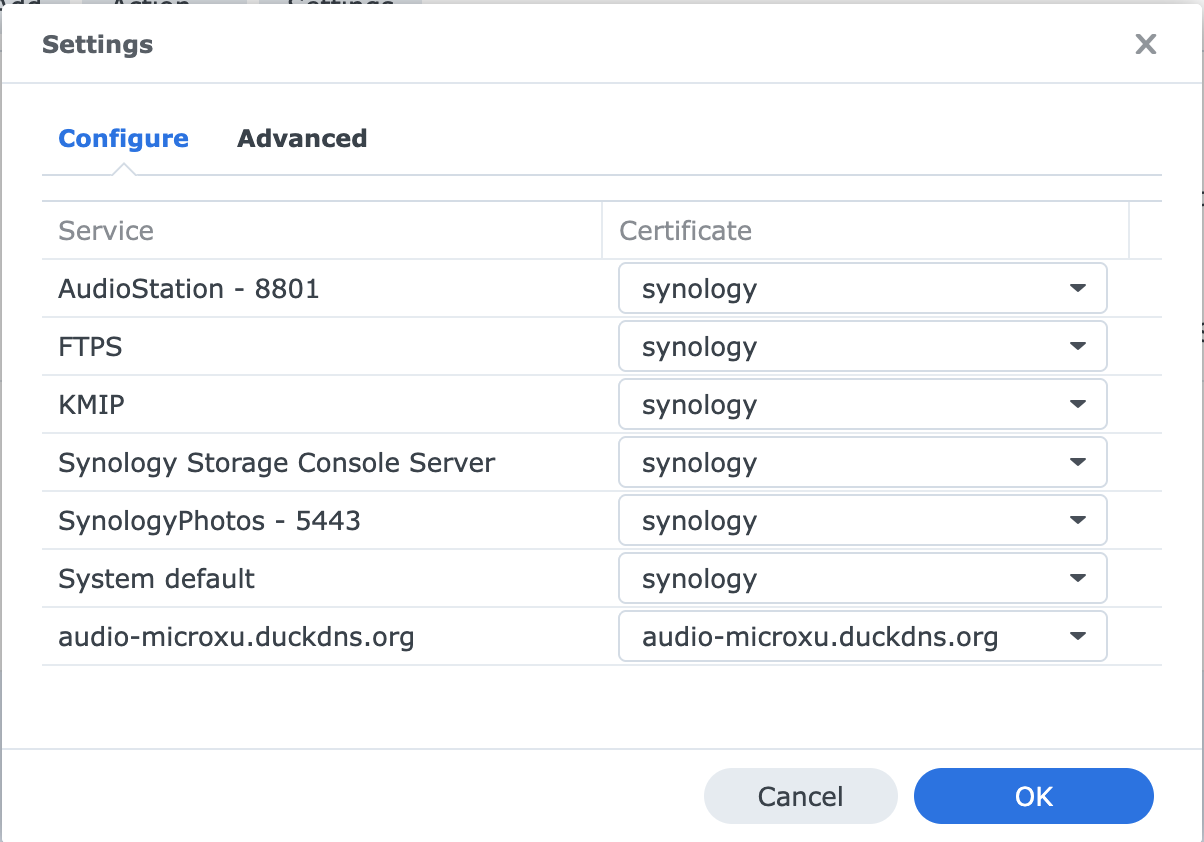

成功后，点 设置 → 把 frankxu-audio.duckdns.org 这张证书指派给刚才的反向代理规则
选择audio转发域名证书

路由器端口转发保持：443→NAS（以及 80→NAS 便于 LE 续期）。不用开放 8801。

  • DS audio 填写方式

服务器：frankxu-audio.duckdns.org:443

勾选 HTTPS

账号/密码：你的 DSM 账户

好了，现在跟白群晖没有区别，开始你的表演吧……
